Zone ATEX : signalisation, classification et prévention du risque d'explosion
Gaz, vapeurs, poussières inflammables : les atmosphères explosives représentent un danger majeur dans l'industrie. La réglementation ATEX impose une classification rigoureuse des zones à risque et une signalisation claire pour protéger les personnes et les installations.
Qu'est-ce qu'une zone ATEX ?
ATEX est l'acronyme d'ATmosphères EXplosives. Ce terme désigne à la fois les zones où peuvent se former des atmosphères explosives et la réglementation européenne qui encadre la prévention des risques d'explosion dans ces environnements. Deux directives européennes constituent le cadre ATEX : la directive 2014/34/UE pour les équipements et la directive 1999/92/CE pour la protection des travailleurs.
Une atmosphère explosive est un mélange d'air et de substances inflammables — gaz, vapeurs, brouillards ou poussières — dans des proportions telles qu'une source d'inflammation peut déclencher une explosion. Cette explosion se caractérise par une propagation rapide des flammes, une élévation brutale de la pression et de la température, avec des effets dévastateurs sur les personnes et les installations.
Les zones de danger industrielles de type ATEX se rencontrent dans de nombreux secteurs : pétrochimie, chimie, pharmacie, agroalimentaire, travail du bois, métallurgie, stations-service, silos à grains. Partout où des substances inflammables sont stockées, manipulées ou produites, le risque d'atmosphère explosive existe.
Une explosion ATEX combine trois éléments : un combustible (gaz, vapeur, poussière), un comburant (l'oxygène de l'air) et une source d'inflammation. Supprimer l'un de ces éléments empêche l'explosion.
Classification des zones ATEX : comprendre les niveaux de risque
La réglementation ATEX classe les zones à risque d'explosion selon la fréquence et la durée de présence de l'atmosphère explosive. Cette classification détermine les mesures de prévention à appliquer et les équipements autorisés dans chaque zone.
Pour les gaz, vapeurs et brouillards inflammables, trois zones sont définies. La zone 0 correspond aux emplacements où une atmosphère explosive est présente en permanence ou pendant de longues périodes. C'est le niveau de risque le plus élevé. La zone 1 désigne les emplacements où une atmosphère explosive est susceptible de se former occasionnellement en fonctionnement normal. La zone 2 concerne les emplacements où une atmosphère explosive n'est pas susceptible de se former en fonctionnement normal, ou si elle se forme, ne persiste que pendant une courte durée.
Pour les poussières combustibles, la classification est similaire. La zone 20 correspond aux emplacements où une atmosphère explosive sous forme de nuage de poussières est présente en permanence. La zone 21 désigne les emplacements où cette atmosphère est susceptible de se former occasionnellement. La zone 22 concerne les emplacements où cette atmosphère n'est pas susceptible de se former, ou ne persiste que brièvement.
Cette classification est établie par l'employeur dans le cadre du Document Relatif à la Protection Contre les Explosions (DRPCE), partie intégrante du document unique d'évaluation des risques.
Délimitez vos zones sensibles
Nos solutions de signalisation lumineuse matérialisent les périmètres de sécurité et alertent sur les zones à risque, en complément de la signalétique réglementaire.
Les sources d'inflammation : le danger à éliminer
Pour qu'une explosion ATEX se produise, il faut une source d'inflammation capable d'initier la réaction. Ces sources sont multiples et parfois insoupçonnées. Leur identification et leur maîtrise sont au cœur de la prévention du risque d'explosion.
Les équipements électriques représentent une source majeure d'inflammation. Interrupteurs, moteurs, éclairages, câblages : tout équipement électrique peut produire des étincelles ou des échauffements capables d'enflammer une atmosphère explosive. C'est pourquoi les équipements utilisés en zone ATEX doivent être spécifiquement certifiés.
L'électricité statique constitue un danger souvent sous-estimé. Le frottement des fluides dans les tuyauteries, le déchargement de produits en vrac, les vêtements synthétiques peuvent générer des charges électrostatiques. Leur décharge brutale produit une étincelle suffisante pour déclencher une explosion.
Les surfaces chaudes — radiateurs, tuyauteries de vapeur, équipements de process — peuvent atteindre des températures supérieures au point d'auto-inflammation des substances présentes. La gestion du risque chimique en industrie intègre cette dimension thermique.
Les travaux par points chauds — soudage, meulage, découpage — sont particulièrement dangereux en zone ATEX. Ils nécessitent des procédures spécifiques et des permis de feu stricts.
Signalisation ATEX : une obligation réglementaire
La signalisation des zones ATEX est une obligation légale. L'article R. 4227-50 du Code du travail impose de signaler les emplacements où des atmosphères explosives peuvent se former en quantités susceptibles de présenter un risque. Cette signalisation doit être visible aux points d'accès de ces zones.
Le panneau réglementaire ATEX est de forme triangulaire, avec un fond jaune, une bordure noire et les lettres "EX" en noir au centre. Ce pictogramme normalisé signale sans ambiguïté la présence d'une zone à risque d'explosion. Il doit être apposé à tous les points d'entrée de la zone classée.
La signalisation ATEX s'accompagne généralement de panneaux complémentaires indiquant la classification de la zone (zone 1, zone 2, zone 21, zone 22), les interdictions associées (interdiction de fumer, interdiction de flammes nues, interdiction de téléphones portables non certifiés) et les obligations (port des EPI spécifiques).
Le marquage au sol délimite physiquement le périmètre de la zone ATEX. Des bandes jaunes et noires, des lignes de démarcation matérialisent la frontière entre la zone à risque et les zones sûres. Ce marquage visuel rappelle en permanence la limite à ne pas franchir sans précautions.
La signalisation ATEX n'est pas une option. C'est une obligation légale dont le non-respect engage la responsabilité pénale de l'employeur.

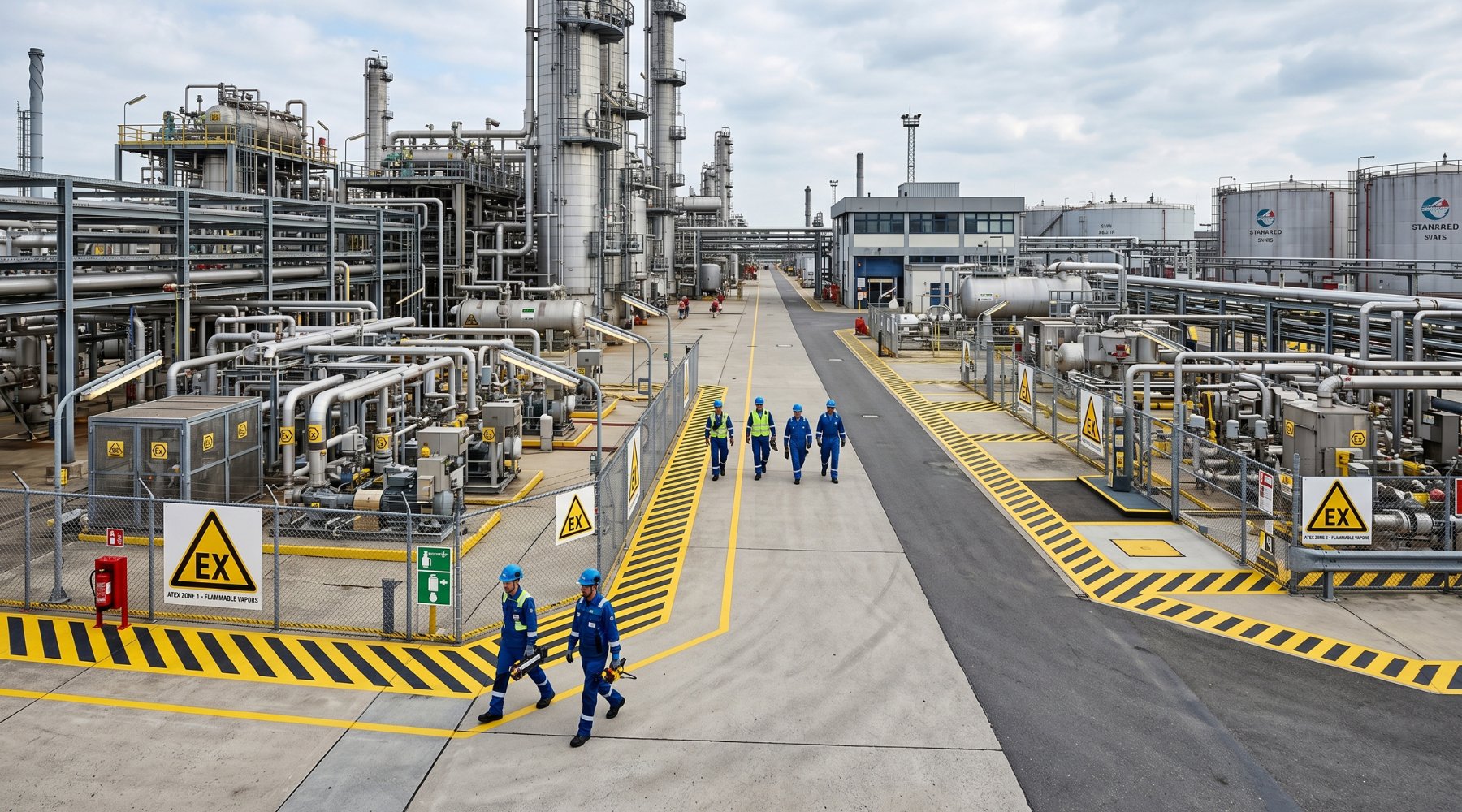

Signalisation ATEX complète — Panneau triangulaire EX, classification de zone affichée, balisage au sol délimitant le périmètre, interdictions clairement indiquées aux points d'accès.
Équipements ATEX : seuls les certifiés sont autorisés
En zone ATEX, seuls les équipements spécifiquement conçus et certifiés pour cet usage sont autorisés. Un équipement électrique standard peut produire des étincelles ou des échauffements capables de déclencher une explosion. Les équipements certifiés ATEX sont construits pour éliminer ce risque.
La certification ATEX des équipements est attestée par un marquage spécifique. Ce marquage indique le groupe d'équipement (I pour les mines, II pour les industries de surface), la catégorie (1, 2 ou 3 selon le niveau de protection), le type d'atmosphère (G pour gaz, D pour poussières) et le mode de protection utilisé (antidéflagrant, sécurité augmentée, encapsulage, etc.).
Les modes de protection sont variés. L'enveloppe antidéflagrante (Ex d) confine l'explosion à l'intérieur de l'équipement. La sécurité augmentée (Ex e) renforce l'isolation pour éviter toute étincelle. La sécurité intrinsèque (Ex i) limite l'énergie disponible en dessous du seuil d'inflammation. Chaque mode est adapté à des applications spécifiques.
La sécurité industrielle en zone ATEX exige une vigilance permanente sur les équipements introduits. Un téléphone portable non certifié, un outil électrique standard, un appareil photo peuvent constituer des sources d'inflammation. La liste des équipements autorisés doit être strictement respectée.
Mesures de prévention : éviter la formation et l'inflammation
La prévention du risque d'explosion ATEX s'articule autour de deux axes : empêcher la formation d'atmosphères explosives et, si cette formation est inévitable, éliminer les sources d'inflammation. Cette approche en deux temps structure l'ensemble des mesures de prévention.
La ventilation est la première mesure pour éviter la formation d'atmosphères explosives. Une ventilation suffisante dilue les gaz ou vapeurs inflammables en dessous de leur limite inférieure d'explosivité. Elle évacue les poussières en suspension avant qu'elles n'atteignent une concentration dangereuse. Le dimensionnement de la ventilation est critique.
Le confinement des substances dangereuses limite leur dispersion. Circuits fermés, étanchéité des équipements, captage à la source : ces mesures réduisent la zone où une atmosphère explosive peut se former et facilitent son traitement par ventilation.
L'inertage consiste à remplacer l'oxygène de l'air par un gaz inerte (azote, CO2) pour rendre l'atmosphère incapable de propager une combustion. Cette technique est utilisée pour les opérations les plus critiques, comme le chargement de réservoirs de solvants.
La prévention des accidents industriels en zone ATEX combine ces mesures techniques avec une organisation rigoureuse et une formation adaptée des opérateurs.
Optimisez la signalisation de vos zones sensibles
Avec U-DIAG, notre expert analyse vos installations et identifie les solutions de signalisation adaptées pour renforcer la visibilité de vos zones à risque et sécuriser les accès.
Les secteurs industriels concernés par le risque ATEX
Le risque d'atmosphère explosive ne se limite pas à l'industrie pétrochimique. De nombreux secteurs manipulent des substances inflammables dont la mise en suspension dans l'air peut créer des conditions explosives. La réglementation ATEX s'applique à tous ces environnements.
L'industrie chimique et pétrochimique est naturellement concernée. Raffineries, usines de production de solvants, sites de stockage d'hydrocarbures : ces installations manipulent en permanence des produits dont les vapeurs sont hautement inflammables. Les zones ATEX y sont omniprésentes.
L'agroalimentaire présente des risques souvent sous-estimés. Les silos à grains, les minoteries, les sucreries génèrent des poussières de céréales ou de sucre qui, en suspension dans l'air, constituent des atmosphères explosives dangereuses. Les explosions de silos comptent parmi les plus meurtrières.
Le travail du bois — scieries, menuiseries industrielles, fabrication de panneaux — produit des poussières de bois inflammables. Les systèmes d'aspiration, les silos de stockage des copeaux, les zones de ponçage sont autant d'emplacements classés ATEX.
La métallurgie n'est pas épargnée. Les poudres métalliques — aluminium, magnésium, titane — sont particulièrement réactives. Leur manipulation dans les process de fabrication additive ou de traitement de surface crée des zones ATEX exigeant des précautions strictes.
Formation et sensibilisation : des équipes averties
La prévention du risque ATEX repose aussi sur la compétence et la vigilance des personnes qui travaillent dans ces zones ou à proximité. La formation et la sensibilisation du personnel sont des obligations réglementaires et des leviers essentiels de prévention.
La formation obligatoire concerne tous les travailleurs exposés au risque d'atmosphères explosives. Elle porte sur la nature des risques, les mesures de prévention, les interdictions (fumer, utiliser des équipements non certifiés), les procédures d'urgence. Cette formation doit être renouvelée régulièrement et après tout incident.
La signalisation joue un rôle pédagogique permanent. Les panneaux ATEX, les interdictions affichées, les marquages au sol rappellent en continu les règles à respecter. Ils complètent la formation initiale par une présence visuelle constante qui maintient la vigilance.
Les procédures spécifiques — permis de travail, permis de feu, procédures de consignation — encadrent les interventions dans les zones ATEX. Ces procédures formalisées garantissent que les précautions nécessaires sont prises avant toute opération à risque.
La signalisation informe, la formation explique, les procédures encadrent. C'est l'ensemble qui crée la culture de sécurité en zone ATEX.
U-Light : renforcer la visibilité des zones sensibles
La signalisation statique des zones ATEX — panneaux, marquages peints — remplit son rôle réglementaire mais peut perdre en visibilité avec le temps et l'habitude. U-Light propose des solutions de signalisation lumineuse qui renforcent l'alerte aux abords des zones sensibles.
Installés en dehors des zones classées ATEX, nos projecteurs signalent les périmètres de sécurité :
- Projection lumineuse des limites de zone aux points d'accès
- Signalisation dynamique activée lors des phases d'exploitation à risque
- Balisage lumineux des circulations sécurisées en périphérie des zones classées
- Renforcement visuel des interdictions aux points de passage
La signalétique lumineuse capte l'attention de manière immédiate. Projetée au sol, elle crée une barrière visuelle que l'œil ne peut ignorer, même chez les opérateurs habitués à travailler à proximité des zones ATEX. Elle complète la signalisation réglementaire en ajoutant une dimension d'alerte active.
La lumière attire le regard là où le panneau statique devient invisible par habitude. Elle réactive l'attention aux points critiques.
5 règles essentielles pour travailler en zone ATEX
Le travail en zone ATEX ou à proximité exige le respect de règles strictes. Ces cinq principes fondamentaux, appliqués sans exception, protègent les personnes et les installations contre le risque d'explosion :
- Respecter la signalisation : ne jamais pénétrer en zone ATEX sans autorisation et sans les équipements appropriés
- Utiliser uniquement des équipements certifiés ATEX : téléphones, outils, éclairages adaptés à la zone
- Interdiction absolue de fumer et de flammes nues : cette règle s'applique aussi aux abords des zones classées
- Porter les EPI antistatiques : vêtements et chaussures évitant l'accumulation d'électricité statique
- Signaler toute anomalie : fuite, odeur inhabituelle, défaut de ventilation — alerter immédiatement
Ces règles ne sont pas négociables. Une seule étincelle, une seule flamme peut transformer une atmosphère explosive en catastrophe. La rigueur collective est la condition de la sécurité de tous.
En zone ATEX, il n'y a pas de petite négligence. Une étincelle invisible peut déclencher une explosion dévastatrice.
Conclusion — maîtriser le risque invisible
Les atmosphères explosives représentent un danger majeur dans de nombreux secteurs industriels. Gaz, vapeurs, poussières inflammables peuvent former des mélanges explosifs invisibles, capables de se transformer en catastrophe au contact d'une simple étincelle. La réglementation ATEX structure la prévention de ce risque.
Face à ce risque, la question essentielle est :
"Nos zones ATEX sont-elles correctement classifiées, signalées et les règles sont-elles effectivement respectées ?"
La prévention du risque d'explosion repose sur trois piliers : la maîtrise des atmosphères explosives (ventilation, confinement, inertage), l'élimination des sources d'inflammation (équipements certifiés, procédures strictes, formation du personnel), et une signalisation efficace qui rappelle en permanence les règles et les limites. La réglementation impose un cadre minimal. L'excellence en sécurité va au-delà en combinant les exigences réglementaires avec des solutions innovantes qui renforcent la visibilité et l'alerte. Parce qu'en zone ATEX, le danger est invisible — mais ses conséquences ne le sont pas.
